CIRCUITOS ELÉCTRICOS

 CIRCUITOS ELÉCTRICOS

Un circuito es una red electrónica (fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Un circuito lineal, que consiste de fuentes, componentes lineales (resistores, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables), tiene la propiedad de la súper lineal. Además son más fáciles de analizar, usando métodos en el dominio de la frecuencia, para determinar su respuesta en corriente directa, en corriente alterna y transitoria.Un circuito resistivo es un circuito que contiene solo resistores y fuentes de voltaje y corriente. El análisis de circuitos resistivos es menos complicado que el análisis de circuitos que contienen capacitores e inductores. Si las fuentes son de corriente directa, es denominado un circuito de corriente directa.Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.



COMPONENTES



• Componente: Un dispositivo con dos o más terminales en el que puede fluir interiormente una carga. En la figura 1 se ven 9 componentes entre resistores y fuentes.
• Nodo: Punto de un circuito donde concurren más de dos conductores. A, B, C, D, E son nodos. Nótese que C no es considerado como un nuevo nodo, puesto que se puede considerar como un mismo nodo en A, ya que entre ellos no existe diferencia de potencial o tener tensión 0 (V_A - V_C = 0).
• Rama: Conjunto de todas las ramas comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, BC por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.
• Malla: Cualquier camino cerrado en un circuito eléctrico.
• Fuente: Componente que se encarga de transformar algún tipo de energía en energía eléctrica. En el circuito de la figura 1 hay tres fuentes: una de intensidad, I, y dos de tensión, E1 y E2.
• Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable (idealmente cero) que une los elementos para formar el circuito.

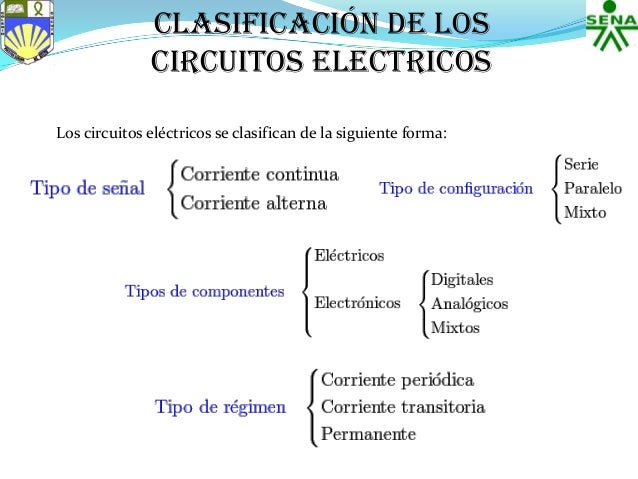

CLASIFICACIÓN

VÉASE TAMBIÉN

• Circuitos de corriente directa: Son aquellos circuitos donde la corriente mantiene su magnitud a lo largo del tiempo.

• Circuitos de corriente alterna: Son aquellos circuitos donde varía cíclicamente la corriente eléctrica.

• Circuito digital: Circuitos que trabajan con señales digitales como los computadores, los controladores lógicos programables y los relojes electrónicos, entre otros.

• Circuito en serie: Circuito conectado secuencialmente.

• Circuito en paralelo: Circuito donde todos los componentes coinciden entre sus terminales.

• Circuito integrado: Pastilla de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos.

• Circuitos de señal mixta: Contienen componentes analógicos y digitales. Los conversores analógico-digital y los conversores digital-analógico son los principales ejemplos.

• Circuitos de primer orden: Son aquellos que contienen solo un elemento que almacena energía.

• Diagrama electrónico: Representación pictórica de un circuito.
•
